글: 상승인젝션방수

먼저 답부터

1. 화단이 있는 대형 아파트 단지 지하주차장에서 천장 슬라브를 따라 누수 얼룩이 번진 현장입니다.
2. 물은 위 화단에서 들어와 슬라브 위를 옆으로 흐르다가 다른 틈으로 새고 있었습니다. 들어오는 곳과 새는 곳이 달랐습니다.
3. 상승인젝션방수는 화단을 뜯지 않고, 주차장 쪽에서 아크릴겔 인젝션 배면차수 공법으로 물이 지나가던 슬라브 윗면을 막았습니다.

1. 어떤 현장이었을까?

화단이 있는 대형 아파트 단지의 지하주차장입니다. 주차장 천장은 지상의 화단을 떠받치는 상부 슬라브입니다.

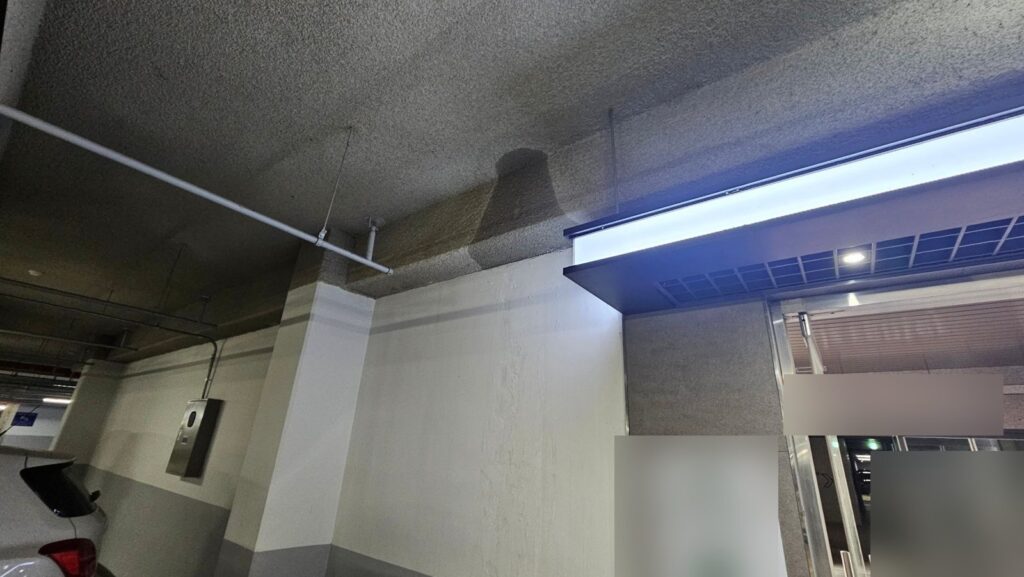

천장을 올려다보면 슬라브를 따라 누수 얼룩이 길게 번져 있었습니다. 얼룩이 한 점에 머물지 않고 퍼져 있다는 것은, 물이 한 곳에서만 떨어지는 것이 아니라 슬라브 속을 따라 움직이고 있다는 뜻으로 읽을 수 있습니다.

이런 현장에서 관리사무소가 가장 먼저 듣는 질문은 대개 하나입니다. “위 화단을 다 뜯어야 하나요?”

2. 왜 주차장을 막지 않고 공사해야 했을까?

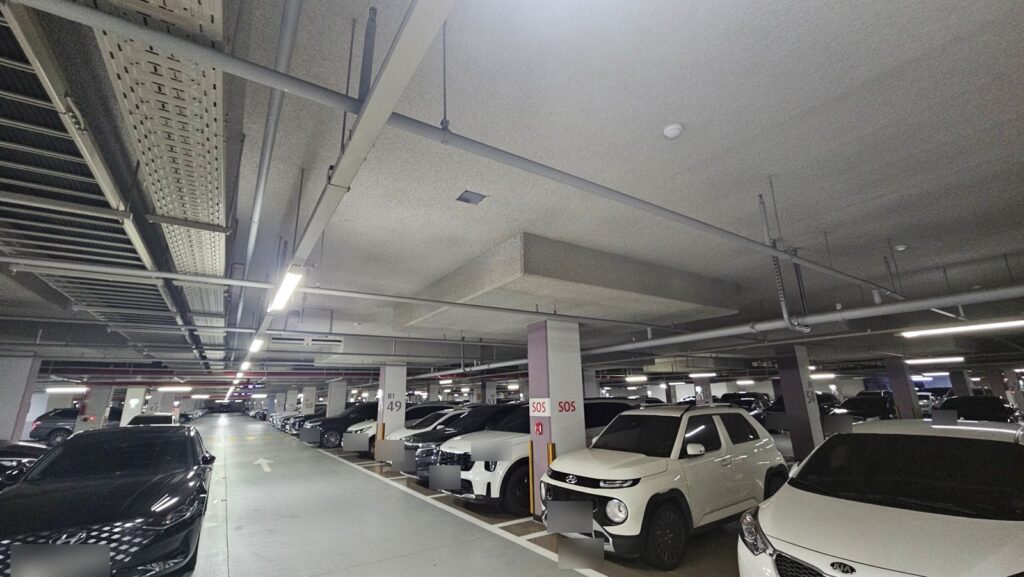

이 주차장은 입주민 차량이 드나드는 곳입니다. 공사 때문에 주차장을 막으면 입주민의 출퇴근과 주차가 바로 불편해집니다.

그래서 이 현장의 조건은 처음부터 분명했습니다. 주차장은 그대로 운영하면서 공사해야 했습니다. 공법을 고를 때도 이 조건을 먼저 놓고 판단했습니다.

3. 물은 어디서 들어와 어디로 샜을까?

이 현장의 물은 위 화단에서 들어왔습니다. 화단에 내린 빗물과 흙에 머문 물이 슬라브 쪽으로 내려오는 구조입니다.

그런데 물은 들어온 자리에서 곧장 떨어지지 않았습니다. 슬라브 위를 옆으로 흐르다가, 다른 틈을 만나 그곳으로 샜습니다. 그래서 천장에서 물이 새는 곳과 위에서 물이 들어오는 곳이 서로 달랐습니다.

이 점이 중요한 까닭은 보수 방법이 달라지기 때문입니다. 새는 자리 바로 위만 고치면, 물은 다시 옆으로 흘러 다른 틈을 찾을 수 있습니다. 물이 지나가는 길 자체를 막아야 합니다.

4. 위에서 고치면 무엇이 커질까?

위에서 고치려면 화단과 흙을 다 걷어내야 합니다. 나무와 화초를 옮기고, 흙을 퍼내고, 그 아래 방수층을 새로 만든 뒤 다시 흙을 덮고 조경을 되살려야 합니다.

이렇게 되면 공사가 커지고 기간도 길어집니다. 단지 안 화단이 공사장이 되는 동안 입주민이 오가는 길과 풍경도 함께 바뀝니다.

그래서 이 현장에서는 다른 길을 택했습니다. 위를 뜯지 않고, 아래에서 막는 방법입니다.

5. 아래에서는 어떻게 막았을까?

상승인젝션방수는 아크릴겔 인젝션 배면차수 공법으로 시공했습니다. 위 화단은 그대로 두고, 물이 지나가는 슬라브 윗면을 아래(주차장 쪽)에서 막는 방식입니다.

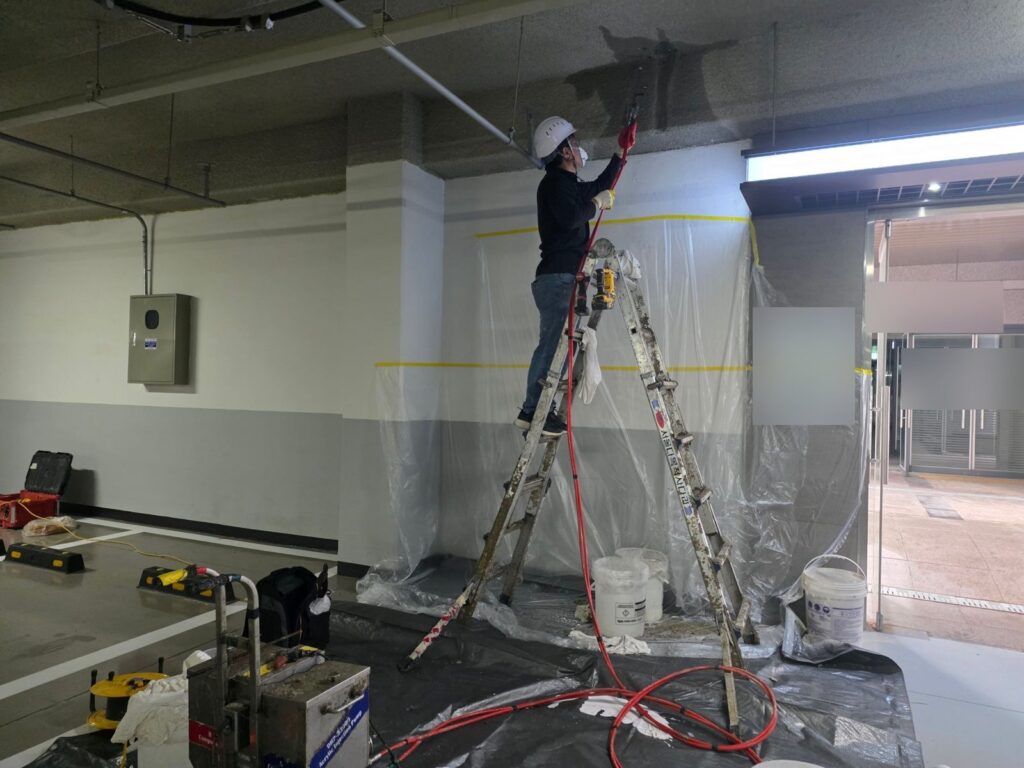

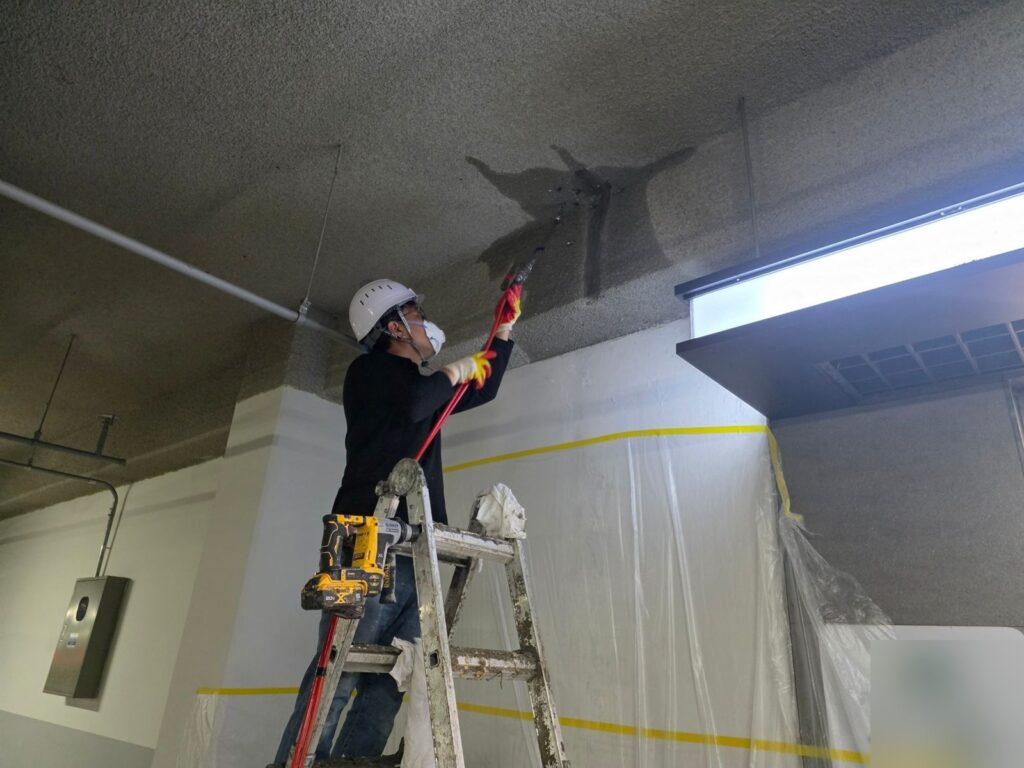

작업 순서는 단순합니다. 천장에 작은 주입구를 내고, 장비로 아크릴겔을 주입합니다. 주입한 겔은 구멍을 통해 슬라브 윗면까지 들어가, 물이 흐르던 길을 막습니다.

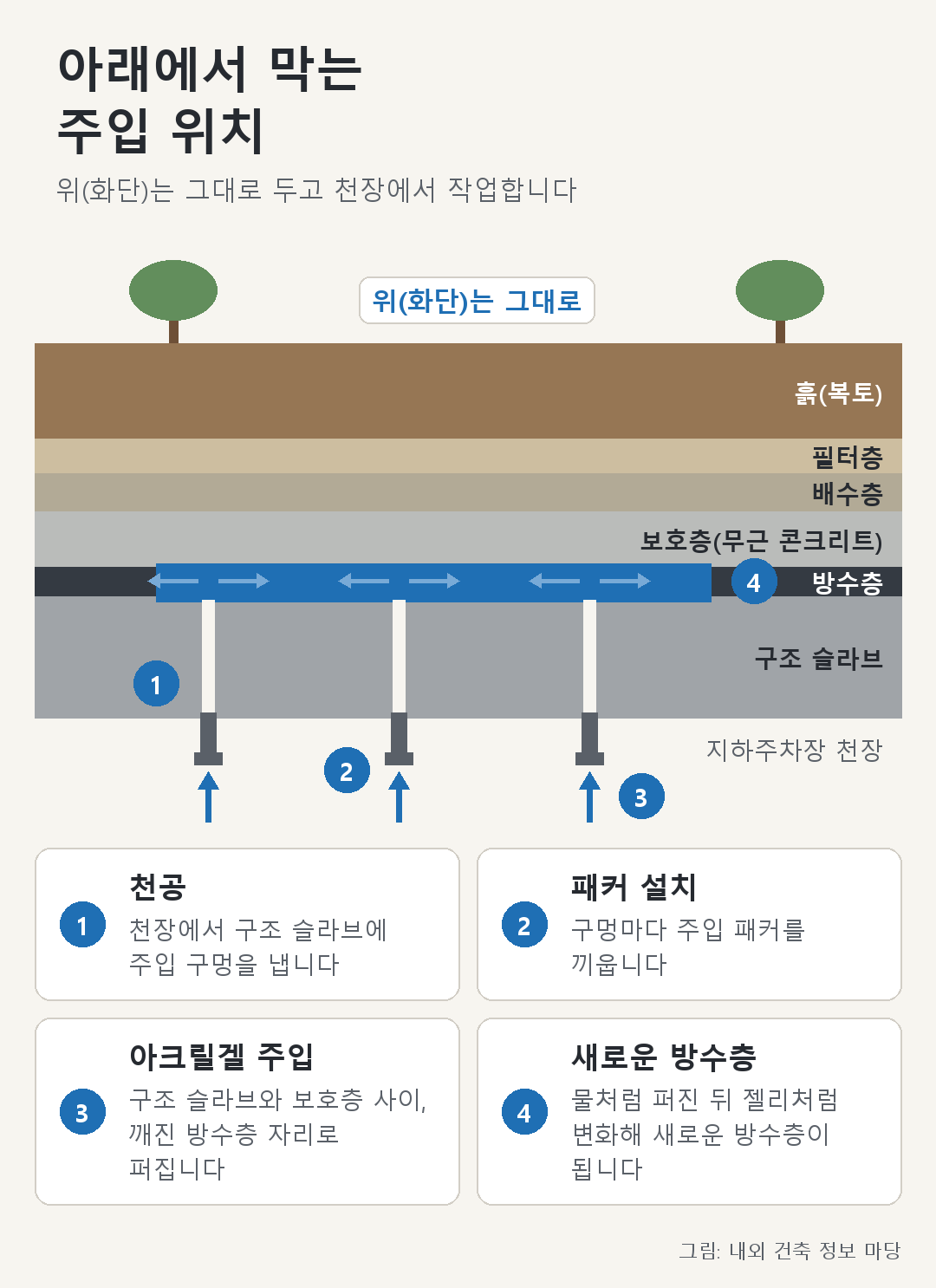

배면차수라는 이름도 여기서 나옵니다. 구조체인 슬라브와 그 위 무근 콘크리트(보호층) 사이, 방수층이 깨진 자리에 아크릴겔을 채워 새로운 방수층을 만듭니다. 물이 들어오는 등 쪽(배면)을 막는다는 뜻입니다.

6. 아크릴겔은 어떻게 새 방수층이 될까?

아크릴겔은 물과 같은 성질을 가지고 있다가, 점점 젤리처럼 변화하면서, 새로운 방수층을 만들어 누수를 꼼꼼하게 해결해 드립니다.

처음에는 물과 같은 성질이라 주입구를 통해 슬라브 윗면까지 들어갑니다. 그 뒤 젤리처럼 변화해 물이 흐르던 길에 자리를 잡습니다.

젤리처럼 변화한 아크릴겔은 늘어나는 성질이 있어, 움직임이 있는 슬라브에서도 틈을 따라 늘어나도록 만든 재료입니다. 차량이 계속 오가는 지하주차장 슬라브에서 이 성질을 중요하게 보는 이유입니다.

7. 이 현장에서 정리해 둘 점은?

• 새는 곳과 들어오는 곳은 다를 수 있습니다. 물은 슬라브 위를 옆으로 흐르다가 다른 틈으로 나옵니다.
• 위를 뜯으면 공사가 커집니다. 화단과 흙을 다 걷어내야 하고 기간도 길어집니다.
• 아래에서 막으면 화단은 그대로입니다. 이 현장은 주차장을 막지 않고 공사해야 했고, 주차장 쪽에서 작업했습니다.

천장에 누수 얼룩이 번지기 시작했다면, 얼룩이 번진 범위와 사진, 비가 온 날짜를 함께 적어 두면 원인을 찾는 데 도움이 됩니다.
